Artikelnummer :
HD12DBestellung (Mindestbestellmenge) :
1Produktursprung :
Nanjing, Jiangsu Province, ChinaLieferzeit :
30thGewicht :

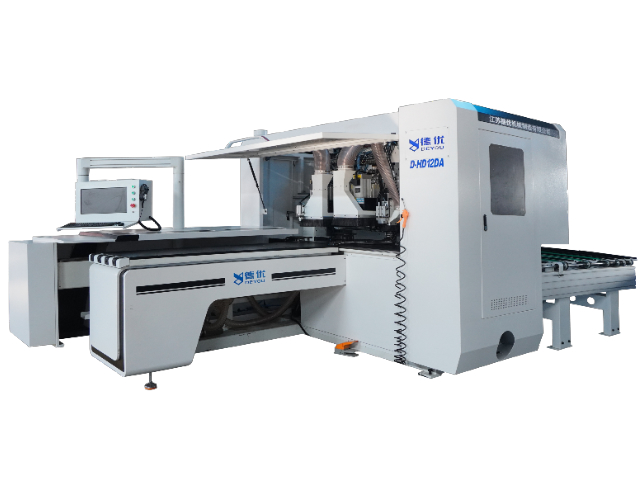

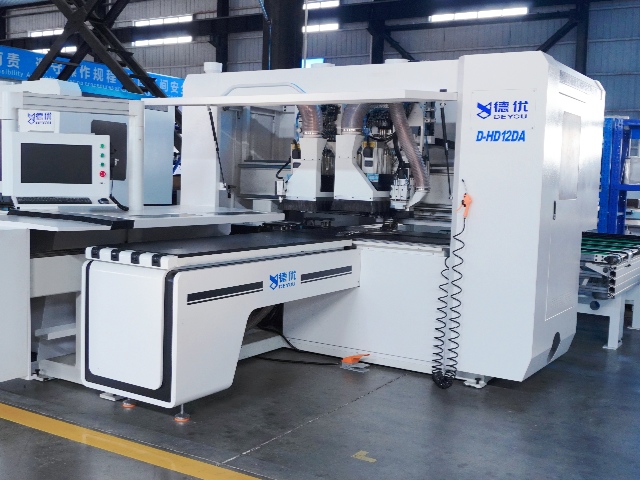

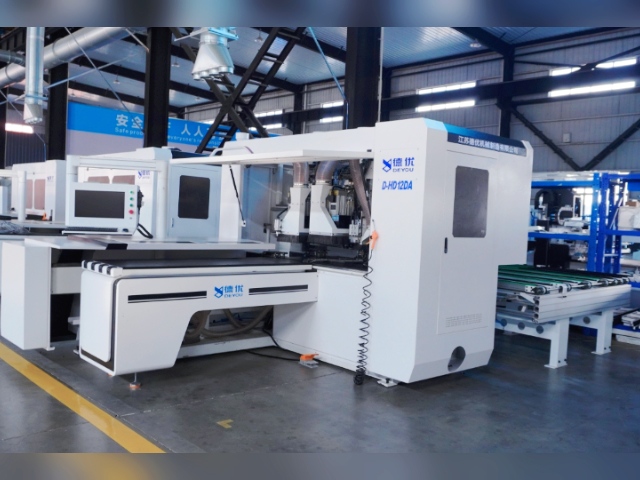

4000KGDie sechsseitige CNC-Bohrmaschine HD12DA mit automatischem Werkzeugwechsler zeichnet sich durch folgende Merkmale aus:
1. Das System identifiziert Verarbeitungsinformationen durch Barcode-Scanning und gewährleistet so einen intelligenten und effizienten Betrieb.
2. Computerbedienung, CAD-Zeichnung, CAM-Import; direkter Import offener Datenformate wie DXF, MPR und XML für eine komfortable Bedienung.
3. Durch den Einsatz einer Doppelgreifer-Führungsschiene erreicht das System eine maximale Greifgeschwindigkeit von 130 m/min. Die intelligente Bohrlochpositionserkennung vermeidet effektiv Fehlbohrungen und reduziert so die Wechselzeiten beim Bohren. Der Greiferhub von über 4,5 Metern ermöglicht das gleichzeitige Greifen und Bearbeiten großer Paneele und verkürzt die Bohrzeit für große Schrankseitenwände erheblich.
4. Ausgestattet mit einem luftgelagerten Arbeitstisch und einer luftgelagerten Druckplatte bildet sich während der Bearbeitung eine Luftschicht auf der Ober- und Unterseite der Platte. Dies verbessert die Plattenförderung und verhindert Kratzer. Das Bohren erfolgt gleichzeitig mit der Druckplatte, was Genauigkeit und Effizienz gewährleistet. Die spezielle Einbauposition des luftunterstützten Bohrsacks verhindert ein Aufschwingen der Platte während des Bohrens und somit Ausbrüche an den Kanten sowie Abweichungen der Bohrlochpositionen. Zudem wird die Staubansammlung im Bohrsack, die zu Bohrerverstopfungen und Produktionsbeeinträchtigungen führen kann, wirksam verhindert.
5. Die Bearbeitungsmodi können je nach Produktionsleistung und Fertigungsprozess ausgewählt werden. Der Vorwärts-Rückwärts-Modus ermöglicht die sofortige Bearbeitung der nächsten Platine nach Fertigstellung der vorherigen und sorgt so für einen reibungslosen Ablauf mit kurzen Ausfallzeiten. Dieser Modus ermöglicht eine kontinuierliche Produktion und erzielt Bohrleistungen, die mit importierten Doppelstations-PTP-Bohrzentren vergleichbar sind. Der Vorwärts-Vorwärts-Modus ist primär für Situationen mit zahlreichen doppelseitigen Vertikalbohrungen ausgelegt.
Technischer Parameter
| Vertikalbohrer | Oberteil: 10 Teile * 2 Unterteil: 7 Teile + Bodenschale |
| Horizontalbohrung | X-Richtung: 2 Teile * 2 Y-Richtung: 2 Teile * 2 |
| Bohrgeschwindigkeit | 5000 U/min |
| Spindelleistung | Unterspindel: 9,0 kW*1 |
| Gasverbrauch | 120 l/min |
| Verarbeitungsdimensionen | 5160 x 2850 x 2250 mm |
| Gesamtleistung | 26,8 kW |
| Betriebsluftdruck | 0,6MPa |
| Brettbreite | 30-1220 mm |
| Brettlänge | 200-3000 mm |
| Plattendicke | 10-60 mm |
| Stromspannung | 380 V/50 Hz |
| Bruttogewicht | 4000 kg |
Detailbilder
Der HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationDas System nutzt ein paralleles Zwei-Stationen-Bearbeitungssystem, wodurch die Effizienz verdoppelt wird: Die Maschine verfügt über zwei unabhängig voneinander arbeitende Arbeitstische, sodass „kleine Platinen separat und große Platinen gemeinsam bearbeitet werden können“. Dies bedeutet, dass zwei Platinen mit unterschiedlichen Bearbeitungsprozessen gleichzeitig bearbeitet werden können oder die Bearbeitungsaufgabe einer großen Platine auf zwei Arbeitsstationen aufgeteilt und gemeinsam abgeschlossen werden kann, wodurch die Gesamtverarbeitungseffizienz um mehr als 30 % gesteigert wird.
Details

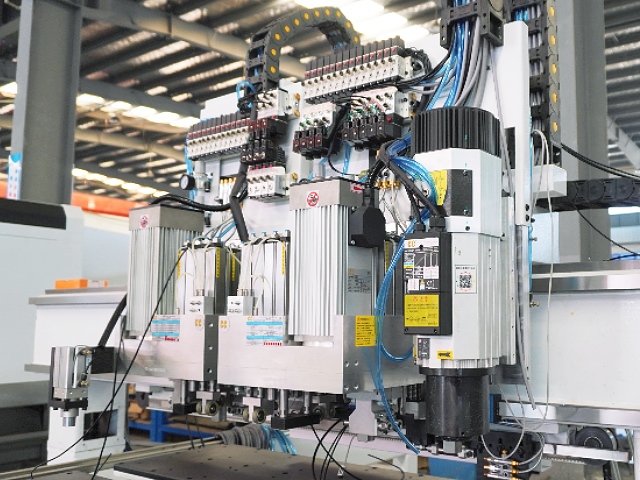

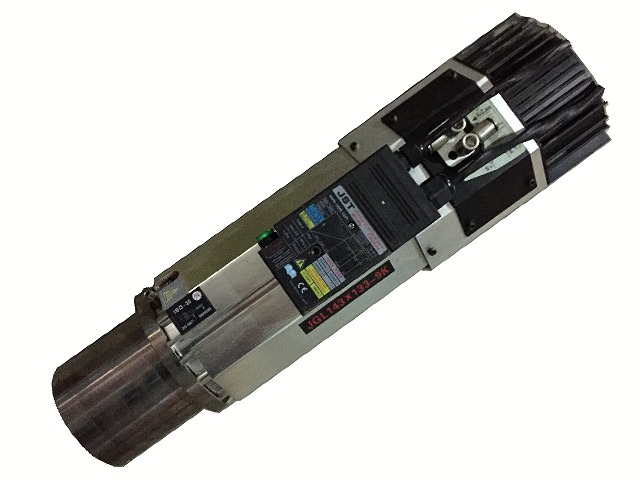

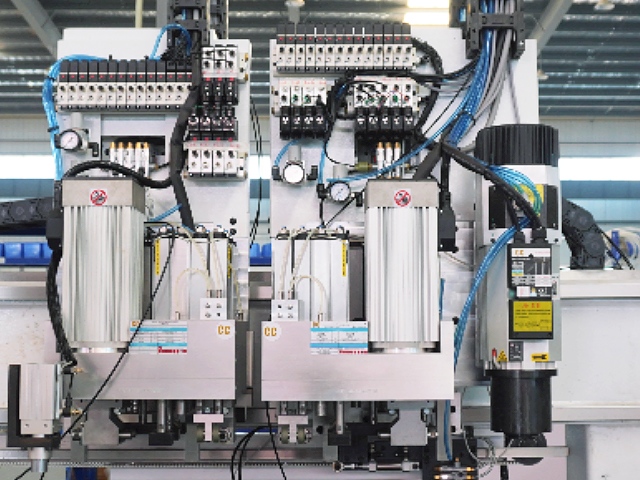

Der HD12DA CNC-Sechsseitenbohrmaschine mit automatischem WerkzeugwechslerSie verfügt über zwei oben montierte Bohraggregate und eine 9-kW-Werkzeugwechslerspindel mit einem sechsfach geradlinig angeordneten Werkzeugmagazin. Zusätzlich ist ein unten montiertes Bohraggregat enthalten, das den gleichzeitigen Einsatz zweier Spindeln mit geringerer Leistung ermöglicht. Dadurch können alle Seiten und Ober-/Unterflächen eines Werkstücks in einer einzigen Aufspannung gebohrt und gefräst werden. Der HD12DA CNC-Sechsseitenbohrmaschine mit automatischem WerkzeugwechslerDas Sechs-Werkzeug-Magazin und die unabhängige Frässpindel können synchron oder sequenziell arbeiten und ermöglichen so die Fertigung komplexer Loch- und Nutkonstruktionen in einem einzigen Arbeitsgang.
Details
Der HD12D CNC-Sechskantbohrmaschine mit doppeltem DiamantbeutelEs erreicht die Effizienz eines Doppelstationen-PTP-Bearbeitungszentrums. Es kann von einer einzelnen Person mit geringer Arbeitsbelastung bedient werden und lässt sich direkt mit verschiedenen Auftragsteilungssoftwares verbinden. Es wird primär für vertikale und horizontale Bohrungen (Scharnierlöcher, Durchgangslöcher, Halbdurchgangslöcher usw.) in verschiedenen Holzwerkstoffplatten eingesetzt, wodurch das Wenden der Platten entfällt und Sechs-Seiten-Bohrungen in einem Arbeitsgang durchgeführt werden können. In Kombination mit einer kleinen Spindel sind auch Nuten, Formgebung und andere Bearbeitungsvorgänge möglich.
Details

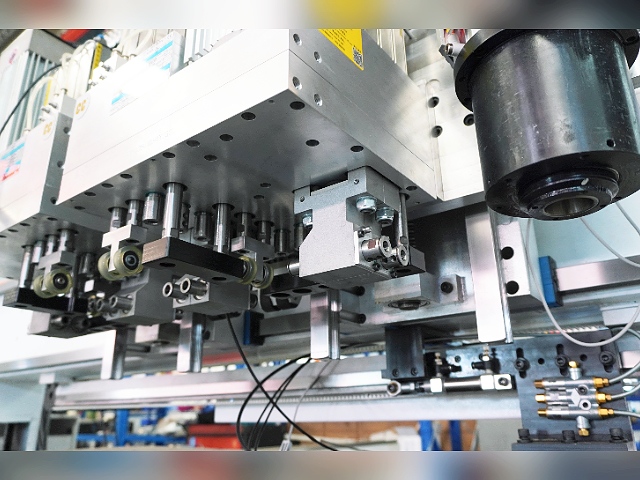

Der HD12 CNC Sechs-Seiten-Bohrer Die Maschine verwendet sechs Bohrer, je einen oben und unten. Mithilfe eines fortschrittlichen CNC-Systems und einer mechanischen Positioniervorrichtung bohrt der obere Bohrer vertikale Löcher und Nuten in die Oberseite des Blechs, während der untere Bohrer die entsprechende Bearbeitung an der Unterseite übernimmt. Gleichzeitig arbeiten die horizontalen Bohrarme auf beiden Seiten (integriert in das Bohrersystem) zusammen, um präzise horizontale Löcher in alle vier Seiten zu bohren. Dadurch kann die Bearbeitung aller Löcher im Blech mit nur einer einzigen Aufspannung und Positionierung abgeschlossen werden – ein echter Durchlaufprozess.
Details
