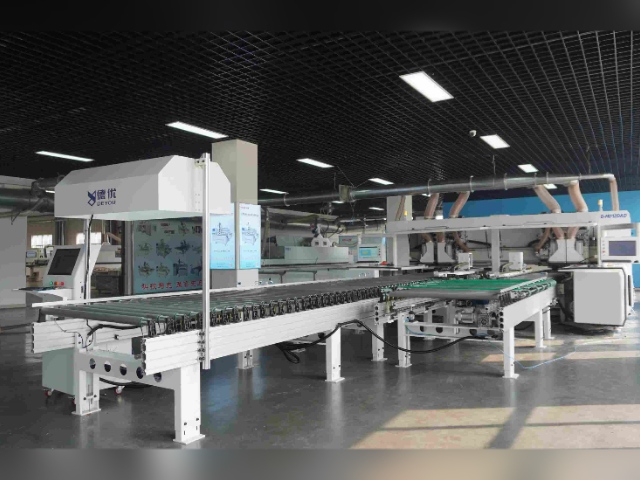

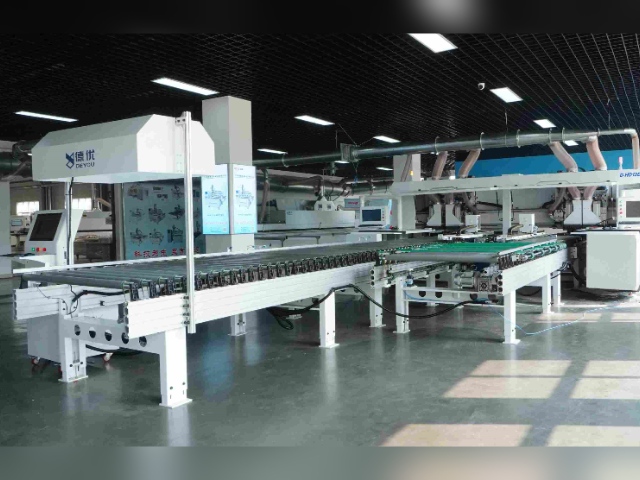

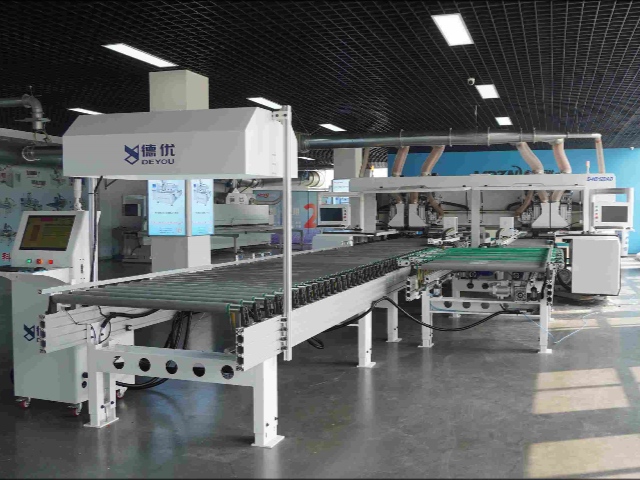

Der HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationDas System nutzt ein paralleles Zwei-Stationen-Bearbeitungssystem, wodurch die Effizienz verdoppelt wird: Die Maschine verfügt über zwei unabhängig voneinander arbeitende Arbeitstische, sodass „kleine Platinen separat und große Platinen gemeinsam bearbeitet werden können“. Dies bedeutet, dass zwei Platinen mit unterschiedlichen Bearbeitungsprozessen gleichzeitig bearbeitet werden können oder die Bearbeitungsaufgabe einer großen Platine auf zwei Arbeitsstationen aufgeteilt und gemeinsam abgeschlossen werden kann, wodurch die Gesamtverarbeitungseffizienz um mehr als 30 % gesteigert wird.
Artikelnummer :
HD12DADBestellung (Mindestbestellmenge) :
1Produktursprung :
Nanjing, Jiangsu Province, ChinaLieferzeit :
30thGewicht :
6000KGHD12DAD CNC-Sechsseitenbohrmaschine mit Doppelarbeitsstation & detaillierte Einführung
1. Die HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationSie integriert mehrere Bohrsätze und Spindeln. Ausgestattet mit sechs Bohrsätzen und einer unabhängigen Frässpindel kann sie alle vertikalen und horizontalen Bohrungen sowie komplexe Nut- und Fräsvorgänge in einem Arbeitsgang durchführen und erreicht so tatsächlich „sechsseitiges Bohren, Umformen in einem Arbeitsgang“.
2. Die HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationDas System kann CAD/CAM-Konstruktionsdaten direkt lesen und analysieren, automatisch Bearbeitungsprogramme generieren und einen schnellen Produktionswechsel zwischen verschiedenen Blechteilen ermöglichen. Es bewältigt problemlos kundenspezifische Aufträge mit mehreren Varianten und kleinen Losgrößen; durch einfaches Umschalten der Programme wird der Bearbeitungsprozess abgeschlossen, wodurch die Reaktionsfähigkeit des Unternehmens auf Marktanforderungen deutlich verbessert wird.
3. Die HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationTypischerweise verfügen sie über automatische Zuführ- und Auswurfvorrichtungen, die eine direkte Integration mit Schneid- und Kantenanleimmaschinen ermöglichen und so eine flexible Produktionslinie bilden, wodurch manuelle Eingriffe und Handhabung deutlich reduziert werden.
4. Die HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationDurch den Einsatz eines hochsteifen Gehäuses wird eine langfristig stabile Präzision gewährleistet. So können problemlos verschiedene Paneele mit Breiten von mindestens 50 mm bis über 1200 mm verarbeitet werden, wodurch die komplexen Anforderungen der Paneelproduktion in gemischten Größen bei der individuellen Gestaltung ganzer Häuser erfüllt werden.
Technischer Parameter
| Vertikalbohrer | Oberteil: 10 Teile * 4; Unterteil: 7 Teile + Bodenschale * 2 |
| Horizontalbohrung | X-Richtung: 2 Stück * 4; Y-Richtung: 2 Stück * 4 |
| Bohrgeschwindigkeit | 5000 U/min |
| Spindelleistung | Unterspindel: 7,5 kW * 2 |
| Gasverbrauch | 120 l/min |
| Verarbeitungsdimensionen | 5160 x 2850 x 4500 mm |
| Gesamtleistung | 26,8 kW |
| Betriebsluftdruck | 0,6MPa |
| Brettbreite | 30-1220 mm |
| Brettlänge | 200-3000 mm |
| Plattendicke | 10-60 mm |
| Stromspannung | 380 V/50 Hz |
| Bruttogewicht | 6000 kg |
Detailbilder
Der HD12DAD CNC-Sechsseitenbohrmaschine mit DoppelarbeitsstationDas System nutzt ein paralleles Zwei-Stationen-Bearbeitungssystem, wodurch die Effizienz verdoppelt wird: Die Maschine verfügt über zwei unabhängig voneinander arbeitende Arbeitstische, sodass „kleine Platinen separat und große Platinen gemeinsam bearbeitet werden können“. Dies bedeutet, dass zwei Platinen mit unterschiedlichen Bearbeitungsprozessen gleichzeitig bearbeitet werden können oder die Bearbeitungsaufgabe einer großen Platine auf zwei Arbeitsstationen aufgeteilt und gemeinsam abgeschlossen werden kann, wodurch die Gesamtverarbeitungseffizienz um mehr als 30 % gesteigert wird.
Details

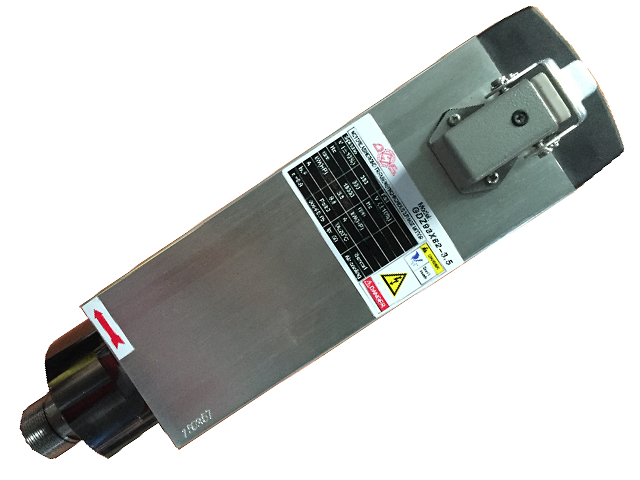

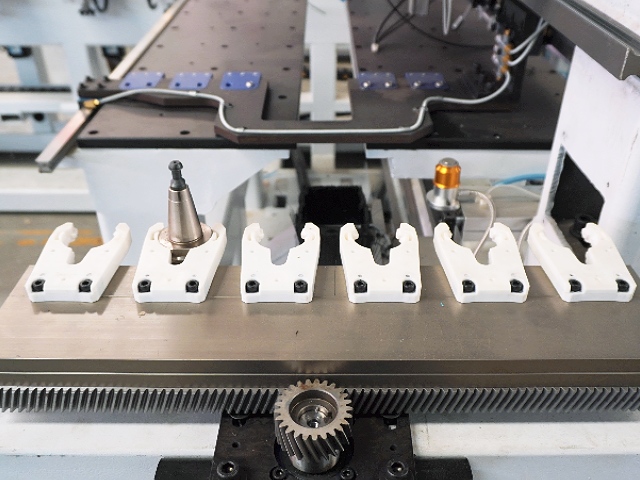

Der HD12DA CNC-Sechsseitenbohrmaschine mit automatischem WerkzeugwechslerSie verfügt über zwei oben montierte Bohraggregate und eine 9-kW-Werkzeugwechslerspindel mit einem sechsfach geradlinig angeordneten Werkzeugmagazin. Zusätzlich ist ein unten montiertes Bohraggregat enthalten, das den gleichzeitigen Einsatz zweier Spindeln mit geringerer Leistung ermöglicht. Dadurch können alle Seiten und Ober-/Unterflächen eines Werkstücks in einer einzigen Aufspannung gebohrt und gefräst werden. Der HD12DA CNC-Sechsseitenbohrmaschine mit automatischem WerkzeugwechslerDas Sechs-Werkzeug-Magazin und die unabhängige Frässpindel können synchron oder sequenziell arbeiten und ermöglichen so die Fertigung komplexer Loch- und Nutkonstruktionen in einem einzigen Arbeitsgang.
Details
Der HD12D CNC-Sechskantbohrmaschine mit doppeltem DiamantbeutelEs erreicht die Effizienz eines Doppelstationen-PTP-Bearbeitungszentrums. Es kann von einer einzelnen Person mit geringer Arbeitsbelastung bedient werden und lässt sich direkt mit verschiedenen Auftragsteilungssoftwares verbinden. Es wird primär für vertikale und horizontale Bohrungen (Scharnierlöcher, Durchgangslöcher, Halbdurchgangslöcher usw.) in verschiedenen Holzwerkstoffplatten eingesetzt, wodurch das Wenden der Platten entfällt und Sechs-Seiten-Bohrungen in einem Arbeitsgang durchgeführt werden können. In Kombination mit einer kleinen Spindel sind auch Nuten, Formgebung und andere Bearbeitungsvorgänge möglich.
Details
Der HD12 CNC Sechs-Seiten-Bohrer Die Maschine verwendet sechs Bohrer, je einen oben und unten. Mithilfe eines fortschrittlichen CNC-Systems und einer mechanischen Positioniervorrichtung bohrt der obere Bohrer vertikale Löcher und Nuten in die Oberseite des Blechs, während der untere Bohrer die entsprechende Bearbeitung an der Unterseite übernimmt. Gleichzeitig arbeiten die horizontalen Bohrarme auf beiden Seiten (integriert in das Bohrersystem) zusammen, um präzise horizontale Löcher in alle vier Seiten zu bohren. Dadurch kann die Bearbeitung aller Löcher im Blech mit nur einer einzigen Aufspannung und Positionierung abgeschlossen werden – ein echter Durchlaufprozess.
Details
